Deskrizzjoni

Parametri tekniċi

Il-magna tal-ippanċjar tal-qafas tal-azzar ta 'preċiżjoni għolja ta' assi wieħed miftuħ tadotta klaċċ niexef tat-teknoloġija Ġappuniża, li għandha prestazzjoni tax-xogħol stabbli, effiċjenza għolja fil-produzzjoni, ħsejjes baxxi, u spiża baxxa ta 'manutenzjoni. Mgħammar b'digriet Ġappuniż u pompa ta 'protezzjoni ta' tagħbija żejda idrawlika biex tiżgura ħajja itwal ta 'servizz. Hija l-aktar stampa żgħira prattika u matura fil-qasam tal-ittimbrar f'dawn l-aħħar snin. Rakkomandat ħafna għall-produzzjoni ta 'partijiet tal-metall.

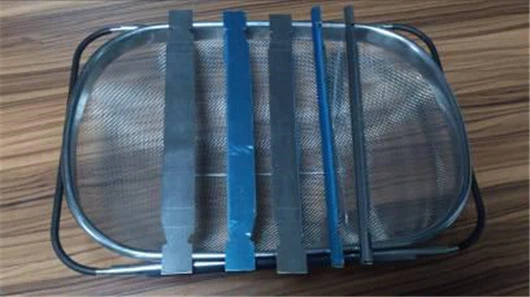

Ittimbrar Prodott 1

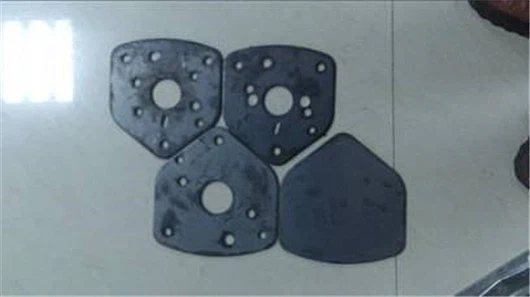

Ittimbrar Prodott 2

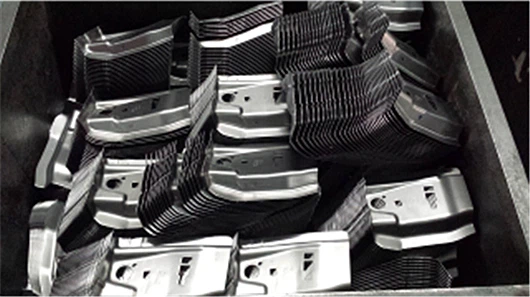

Ittimbrar Prodott 3

Karatteristika

Korp iwweldjat bl-azzar, ittemprat jew VSR (serħan mill-istress tal-vibrazzjoni), riġidità għolja, preċiżjoni stabbli.

Iċ-ċilindru pnewmatiku tal-bilanċ doppju jibbilanċja l-piż tas-slajder u l-punch, inaqqas il-ħoss u l-impatt.

Il-crankshaft jgħaddi minn trattament ta 'tħin wara tkessiħ ta' frekwenza għolja.

Ferrovija ta 'gwida rettangolari eżagonali estiża b'wiċċ tal-bronż.

Arranġament vertikali tal-crankshaft, struttura kompatta.

Kontroll PLC, valv doppju tas-sigurtà importat.

Kombinazzjoni mxarrba klaċċ u brejk ta 'frizzjoni multidiska.

Protezzjoni ta 'tagħbija żejda idrawlika.

Console

Kaxxa Elettrika

Sawna

Vira tal-Konnessjoni

Tees

Miter tal-vernier

Oġġett		DPA-25		DPA-35
Mudell		V	H	V	H
Kapaċità	Ton	25		35
Punt ta' Tunnellaġġ Rated	Mm	3.2	1.6	3.2	1.6
Veloċità Nibdlu	s.p.m	60-140	130-200	40-120	110-180
Veloċità Stabbli	s.p.m	110		85
Puplesija	Mm	60	30	70	40
Die Għoli	Mm	200	215	220	235
Aġġustament Slide	Mm	50		55
Żona Slide	Mm	300×220×50		360×250×50
Żona ta' rinforz	Mm	680×300×70		800×400×70
Toqba tax-xewk	Mm	Φ38		Φ38
Mutur Ewlieni	kw.p	2.2×4		3.7×4
Żerżaq Aġġusta Apparat		Operazzjoni manwali		Operazzjoni manwali
Pressjoni tal-Arja	kg/ċm²	5-6		5-6
Presses Preċiżjoni		CNS(Jls)1klassi		CNS(JlS)1klassi
Presses Dimensjoni	Mm	930×1390×2125		1000×1450×2300
Kapaċità tal-kuxxin Die	Ton	-		2.3
Puplesija	Mm	-		50
Die Cushion żona effettiva	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Operazzjoni manwali				Sewqan bl-elettriku
5-6		5-6		5-6		5-6
CNS(JlS)1klassi
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Sewqan bl-elettriku
5-6		5-6		5-6		5-6
CNS(Jls)1klassi		CNS(Jls)1klassi		CNS(Jls)1klassi		CNS(Jls)1klassi
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Aċċessorji	Standard
Protettur idrawliku ta 'tagħbija żejda	●
Sistema tal-Lubrikazzjoni Manwali	●
Inverter tal-Frekwenza	●
Apparat Aġġusta Slide (DPA60 u taħt DPA60)	●
Apparat Aġġusta Slajd (DPA 80 jew aktar)	●
Indikatur tal-Għoli tad-Die (DPA60 u taħt DPA60)	●
Indikatur tal-Għoli tad-Die (DPA 80 jew aktar)	●
Apparat tal-Bilanċ	●
Swiċċ tal-Cam Rotary	●
Indikatur tal-Angolu tal-Krank	●
Elettriku Puplesija Counter	●
Reċipjent tas-sors tal-arja	●
Kontra l-Apparat tas-Sigurtà ta' Over-run	●
Kaxxa tal-Għodda tal-Manutenzjoni	●
Manwal tat-Tħaddim	●

Aċċessorji	Fakultattiv
Sistema ta 'Lubrikazzjoni Awtomatika Elettrika	○
Apparat Pnewmatiku Die Cusion	○
Presrt Counter	○
Presrt Counter	○
Iswiċċ tas-saqajn	○
Apparat Quick Die Bidla (Die Lifter, Clamp U Die Arm shift mod)	○
	○
Apparat Knock-out Slide	○
Kunsens ta' Sejbien ta' Ħallieq	○
Provvista tal-Enerġija	○
Muntaġġ tal-Istampa kontra l-vibrazzjoni	○
Apparat tas-Sigurtà Foto-elettroniku	○
Feeder	○
Xtilliera	○
Livellatur	○
Idejn il-Mekkaniżmu	○
Dawl tal-Kamra Die	○

X'inhu Magni għall-Istampa Idrawlika?

Magna tal-istampa idrawlika tuża fluwidu idrawliku biex tiġġenera ammont kbir ta 'forza fuq erja żgħira tal-wiċċ għall-ipproċessar tal-metall. Presses idrawliċi jvarjaw fid-daqs minn presses tal-bank żgħar għal presses 500-tunnellati kbar ħafna, li jakkomodaw kemm applikazzjonijiet ta 'tunnellaġġ baxx kif ukoll ta' tunnellaġġ għoli.

Tikkonsisti prinċipalment f'qafas, bażi, sistema ta 'enerġija, u sistema ta' kontroll. Pressa idrawlika tuża ċilindru idrawliku biex tipproduċi forza kompressiva u topera bbażata fuq il-liġi ta 'Pascal, li tgħid li meta tiġi applikata pressjoni għal fluwidu ristrett, il-bidla fil-pressjoni sseħħ fil-fluwidu kollu.

Presses idrawliċi huma użati ħafna f'oqsma industrijali għall-iffurmar tal-metall, iddrittar, u tgħaffiġ, kapaċi jiġġeneraw tunnellaġġ għoli sa 10,000 tunnellati. Huma essenzjali fil-fabbrikazzjoni, l-assemblaġġ, u l-produzzjoni ta 'komponenti għal makkinarju u partijiet għal prodotti kummerċjali u industrijali.

Tipi ta 'Magni tal-Istampa Idrawliċi

1. Pressa idrawlika H-Frame: Karatteristiċi ta 'struttura ta' qafas H b'ċilindru tal-pressjoni, pompa, u appoġġ mobbli. Huwa komunement użat għall-produzzjoni fuq skala żgħira.

2. C-Frame Press Hydraulic: Iddisinjat b'qafas f'forma ta 'C għal prestazzjoni aħjar ta' veloċità, preċiżjoni u gwida, ħafna drabi użata għall-iffissar, l-assemblaġġ ta 'partijiet, u installazzjonijiet tal-ġarr.

3. Press idrawliku b'erba 'kolonni: Karatteristiċi ta' żewġ ċilindri idrawliċi u sistema ta 'kontroll ċentrali, bi pressjoni aġġustabbli u veloċità ta' kompressjoni.

4. Pressa idrawlika Roll-Frame: Iddisinjata għall-installazzjoni ta 'berings, gerijiet, u taljoli fuq fusien u rombli.

5. Straightening Press Hydraulic: Użat biex iddritta xaftijiet, pjanċi, u weldments kbar.
